Mitsubishi FDC100VS Spareparts

info@klimaat-totaal.nl

+31(0)224850552

Click on drawing to enlarge

click on drawing

click on drawing

Mitsubishi FDC100VS

Mitsubishi FDC100VS

PARTSNAME

PARTSNUMBER

PARTSNAME

PARTSNUMBER

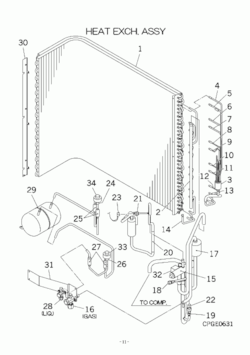

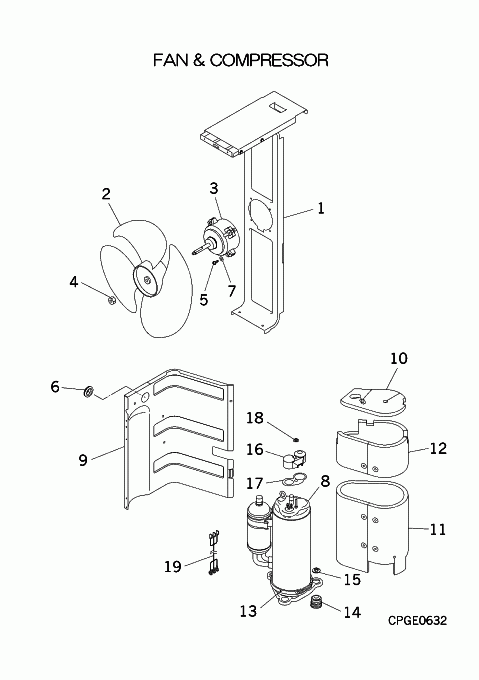

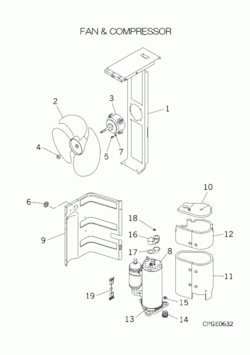

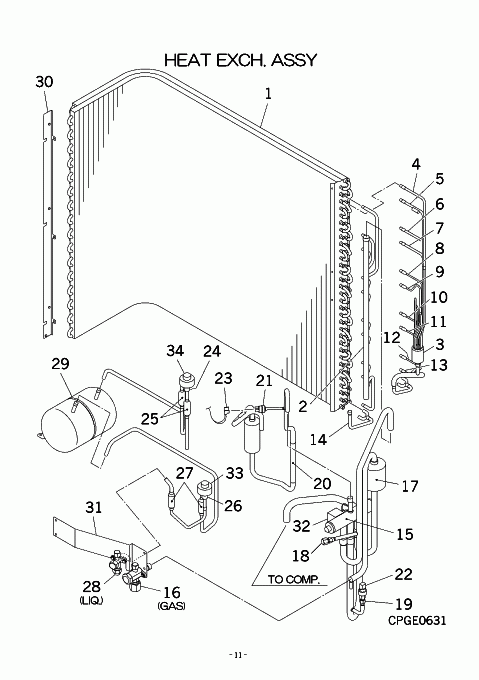

1-14 HEAT EXCH ASSY(AIR  PCA301A122J  1 BASE,MOTOR  PCA116A209B
1 HEAT EXCH(AIR)  PCA311A052J  2 FAN,PROPELLER  SSA431B228
2 HEADER ASSY,GAS  PCA315D172  3 MOTOR,DC  SSA512T076B
3-13 DISTRIBUTOR ASSY  PCA315A082A  4 NUT,TH  SSA914B007AD
3 DISTRIBUTOR  PJA315A703L  5 SCREW,TAP  SSA913C021A
4 CAPILLARY ASSY(1)  PCA315B795  6 GROMMET  S751W30X
5 CAPILLARY ASSY(2)  PCA315B796  7 WASHER  W200H06
6 CAPILLARY ASSY(3)  PCA315B797  8 COMPRESSOR ASSY  AHT201C264DB
7 CAPILLARY ASSY(4)  PCA315B798  9 PLATE,BAFFLE  PCA141A087B
8 CAPILLARY(5)  PCA315B799  10 INSULATION,COMP  PCA151D086
9 CAPILLARY(6)  PCA315B800  11 INSULATION,COMP  PCA151D087
10 CAPILLARY(7)  PCA315B801  12 INSULATION,COMP  PCA151D094
11 CAPILLARY(8)  PCA315B802  13 HEATER ASSY(CRANK)  PCA541B012K
12 CAPILLARY(9)  PCA315B803  14 CUSHION,RUBBER  SSA941C246
13 CAPILLARY ASSY(10)  PCA315B831  15 NUT,FLANGE  SSA914C013
14 PIPE ASSY  PCA321C813  16 COVER,TERMINAL  AHL947K001
15 VALVE,S(4WAY)  SSA382C079  17 GASKET,COVER  AHL932C002
16 VALVE,SERVICE(5/8"  PCA381A062C  18 NUT,FLANGE  SSA914C016
17 PIPE,SHELL  SSA325A001CM  19 WIRING ASSY  PCA504A264GJ
18 VALVE,SERVICE  SSA327B067
19 VALVE ASSY,SERVICE  PCA327B056
20 VALVE,CHECK  SSA385A017
21 SWITCH,HP  SSA532A032CP
22 SENSOR,LP  SSA551D022B
23 WIRING ASSY  PCA504A264FT
24-25 VALVE ASSY,EXP(HEA  PCA387F033
24 VALVE,BODY(EXP)  SSA387F039A
25 STRAINER  SSA357A005T
26-28 VALVE ASSY,EXP(COO  PCA387F038
26 VALVE,BODY(EXP)  SSA387F039A
27 STRAINER  SSA357A005P
28 VALVE,SERVICE(3/8"  PCA381A066B
29 RECEIVER  SSA352B045
30 PLATE,BAFFLE(L)  PCA141A100
31 BRACKET  PCA116A199B
32 COIL ASSY,SOLENOID  PCB382F107
33 COIL,SOLENOID  PCA382F021
34 COIL,SOLENOID  SSA382F212K

click on drawing

click on drawing

Mitsubishi FDC100VS

Mitsubishi FDC100VS

PARTSNAME

PARTSNUMBER

PARTSNAME

PARTSNUMBER

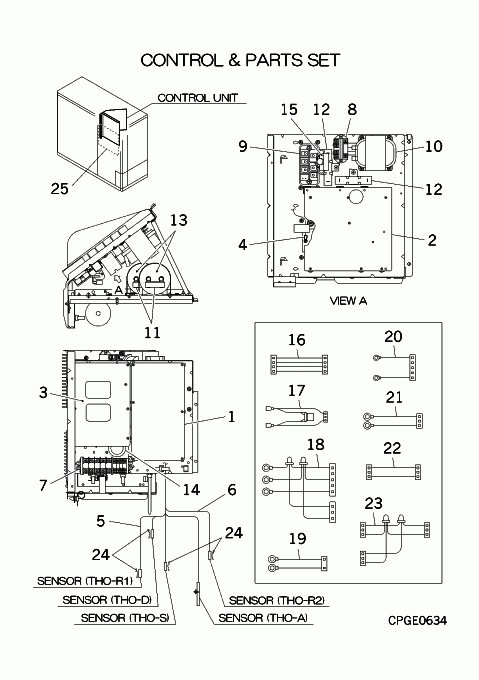

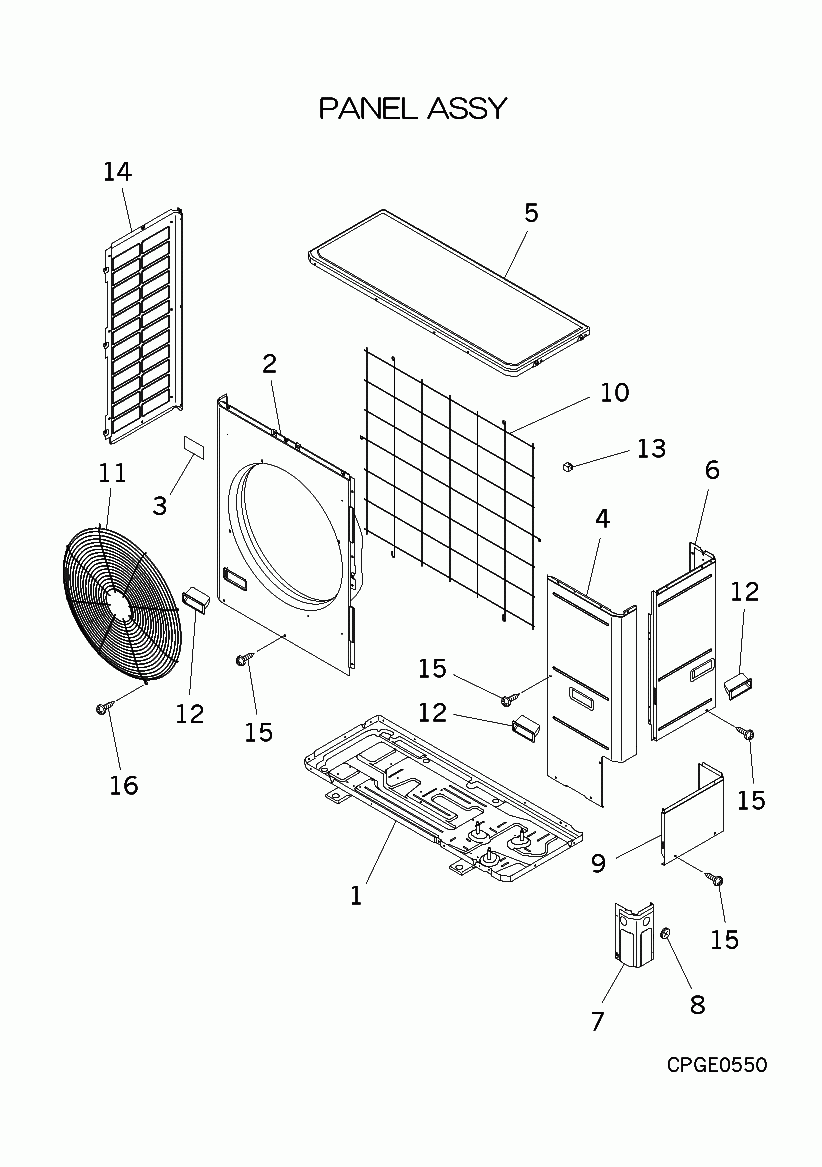

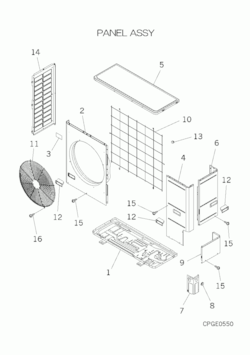

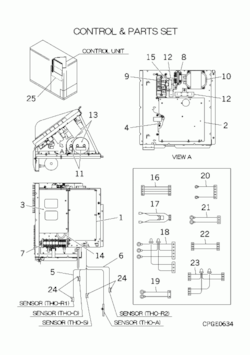

1 BASE ASSY  PCA111A030W  1-23 CONTROL UNIT  PCA501A170
2 PANEL,FRONT  PCA122A054  1 PWB ASSY  PCA505A191YD
3 LABEL,NOTICE  RSA011H016C  2 PWB ASSY(INV.)  PCA505A108YC
4 PANEL,SERVICE  PCA122A046B  3 PWB ASSY  PCA505A128YC
5 PANEL ASSY,TOP  PCA124A015K  4 SENSOR ASSY  SSA551A192K
6 PANEL ASSY,REAR  PCA125A031D  5 SENSOR ASSY  PCA551A031K
7-8 COVER,FRONT  PCA142A065F  6 SENSOR ASSY  PCA551A031D
8 GROMMET  S751W25X  7 BLOCK,TERMINAL  SSA561B693D
9 COVER,SIDE  PCA142A081H  8 RELAY  SSA521A715
10 GUARD,FIN  PCA131A033  9 DIODE(STACK)  SSA555A803A
11 GUARD,FAN  PCA131A028  10 REACTOR  SSA554B044G
12 HANDLE  SSA944B031  11 RESISTOR  SSA553A380
13 CUSHION,RUBBER  PCA941G004  12 RESISTOR  SSA553A379
14 PANEL,SIDE(L)  PCA123A023  13 CAPACITOR  SSA552F427AJ
15 SCREW,TAP & WASHER  SSA913D020  14 GROMMET  S750W30
16 SCREW,TAP & WASHER  SSA913D020A  15 VARISTOR ASSY  PCA555B002
16 WIRING ASSY  PCA504A264GA
17 WIRING ASSY  PCA504A256Y
18 WIRING ASSY  PCA504A264FP
19 WIRING ASSY  PCA504A264FL
20 WIRING ASSY  PCA504A256Z
21 WIRING ASSY  PCA504A264GC
22 WIRING ASSY  PCA504A264GF
23 WIRING ASSY  PCA504A256AK
24 SPRING,LEAF  PSA941F001
25 LABEL,WIRING  PSC011G553C
26 LABEL,MODEL NAME  PSB011F034F

For information or ordering spareparts please contact us: info@klimaat-totaal.nl

+31(0)224850552
