Mitsubishi FDC100VSX Spareparts

Info@klimaat-totaal.nl

+31(0)224850552

Click on drawing to enlarge

Click to enlarge

Click to enlarge

Mitsubishi FDC100VSX

Mitsubishi FDC100VSX

PARTNAME

PARTNUMBER

PARTNAME

PARTNUMBER

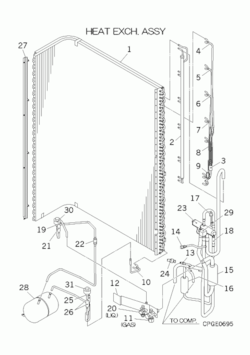

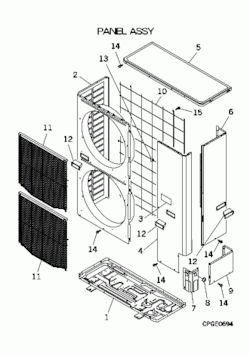

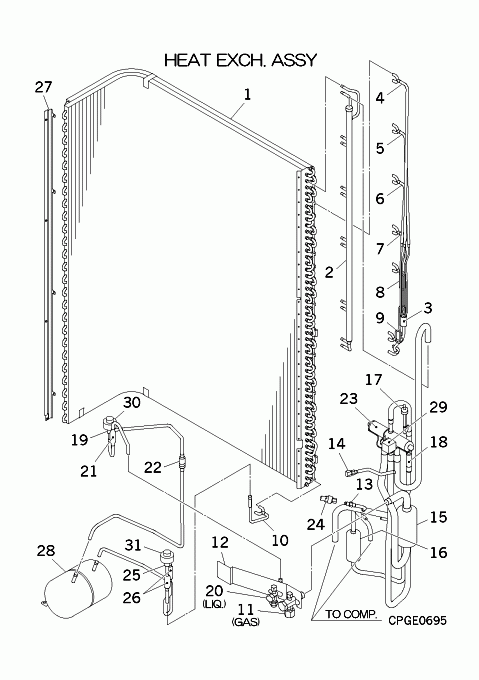

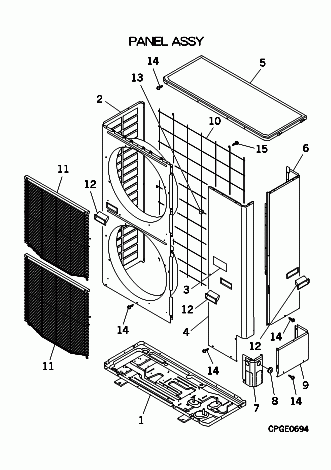

1 BASE ASSY  PCA111A048D  1-10 HEAT EXCH ASSY(AIR  PCA301A130B
2 PANEL ASSY,FRONT  PCA122A062  1 HEAT EXCH(AIR)  PCA311A057
3 LABEL,NOTICE  RSA011H016A  2 HEADER ASSY,GAS  PCA315D188A
4 PANEL ASSY,SERVICE  PCA122A060  3-9 DISTRIBUTOR ASSY  PCA315A092C
5 PANEL ASSY,TOP  PCA124A018  3 DISTRIBUTOR  SSA315A302
6 PANEL ASSY,REAR  PCA125A036  4 CAPILLARY ASSY(1)  PCA315B881
7-8 COVER,FRONT  PCA142A065F  5 CAPILLARY ASSY(2)  PCA315B882
8 GROMMET  S751W25X  6 CAPILLARY ASSY(3)  PCA315B894
9 COVER,SIDE  PCA142A184B  7 CAPILLARY ASSY(4)  PCA315B883
10 GUARD,FIN  PCA131A032B  8 CAPILLARY ASSY(5)  PCA315B884
11 GUARD,FAN  PCA131A039  9 CAPILLARY ASSY(6)  PCA315B885
12 HANDLE  SSA944B031  10 PIPING ASSY  PCA321C985A
13 CUSHION,RUBBER  PCA941G004  11 VALVE,SERVICE(5/8"  PCA381A062A
14 SCREW,TAP & WASHER  SSA913D020  12 BRACKET  PCA116A270
15 SCREW,TAP & WASHER  SSA913D020A  13 VALVE,SERVICE  SSA327B071
14 VALVE,SERVICE  SSA327B067
15 PIPE,SHELL  SSA325A001CL
16 PIPE,SHELL  SSA325A001AG
17 SWITCH,HP  SSA532A083
18 VALVE,CHECK  SSA385A018A
19-22 VALVE ASSY,EXP(COO  PCA387F048
19 VALVE,BODY(EXP)  SSA387F044
20 VALVE,SERVICE(3/8"  PCA381A066
21 STRAINER  SSA357A005B
22 STRAINER  SSA357A005AA
23 VALVE,S(4WAY)  SSA382C079
24 SENSOR,LP  SSA551D022B
25-26 VALVE ASSY,EXP(HEA  PCA387F035F
25 VALVE,BODY(EXP)  SSA387F044A
26 STRAINER  SSA357A005T
27 PLATE ASSY,BAFFLE  PCA141A110
28 RECEIVER  SSA352B045
29 COIL ASSY,SOLENOID  PCB382F107ZB
30 COIL,SOLENOID  PCA382F021
31 COIL,SOLENOID  SSA382F212J

click to enlarge

click to enlarge

Mitsubishi FDC100VSX

Mitsubishi FDC100VSX

PARTNAME

PARTNUMBER

PARTNAME

PARTNUMBER

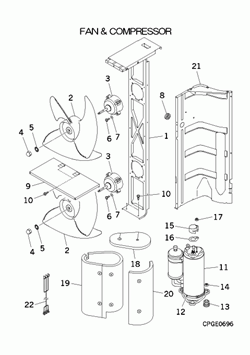

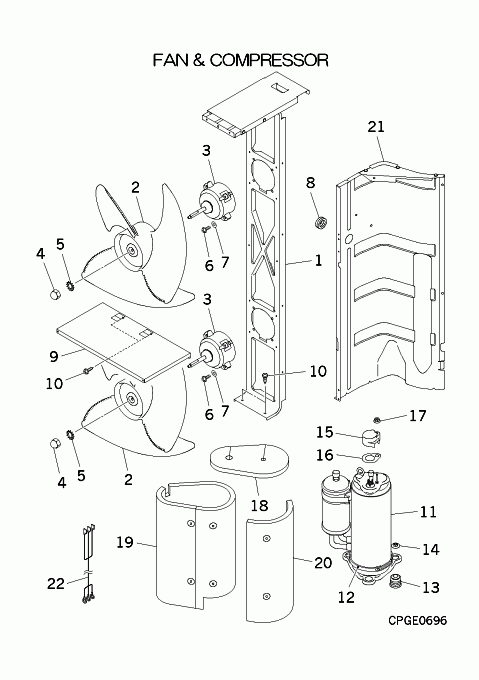

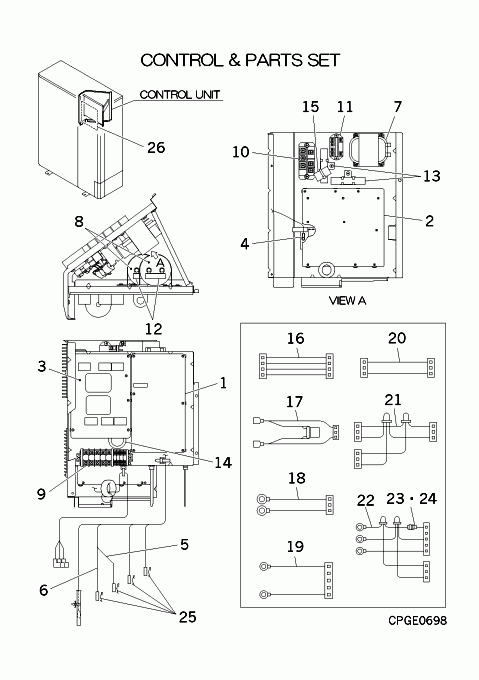

1-24 CONTROL UNIT  PCA501A184C  1 BASE,MOTOR  PCA116A265
1 PWB ASSY  PCA505A191FN  2 FAN,PROPELLER  SSA431B228
2 PWB ASSY(INV.)  PCA505A108YG  3 MOTOR,DC  SSA512T076B
3 PWB ASSY  PCA505A128YG  4 NUT,CAP  SSA914H014A
4 SENSOR ASSY  SSA551A192K  5 WASHER(TH-INT)  SSA915F002D
5 SENSOR ASSY  PCA551A031P  6 SCREW,TAP  SSA913C021A
6 SENSOR ASSY  PCA551A031J  7 WASHER  W200H06
7 REACTOR  SSA554B097A  8 GROMMET  S751W30X
8 CAPACITOR  SSA552F427AJ  9 PLATE,BAFFLE  PCA141A096B
9 BLOCK,TERMINAL  SSA561B693D  10 SCREW,TAP & WASHER  SSA913D020
10 DIODE(STACK)  SSA555A803A  11 COMPRESSOR ASSY  AHT201C344DB
11 RELAY  SSA521A715A  12 HEATER ASSY(CRANK)  PCA541B012M
12 RESISTOR  SSA553A380  13 CUSHION,RUBBER  SSA941C246
13 RESISTOR  SSA553A379  14 NUT,FLANGE  SSA914C013
14 GROMMET  S750W30  15 COVER,TERMINAL  SSA947K026
15 VARISTOR ASSY  PCA555B002  16 GASKET,COVER  SSA932C009A
16 WIRING ASSY  PCA504A264GA  17 NUT,FLANGE  SSA914C016
17 WIRING ASSY  PCA504A256Y  18 INSULATION,COMP  PCA151D088A
18 WIRING ASSY  PCA504A264FL  19 INSULATION,COMP  PCA151D089A
19 WIRING ASSY  PCA504A256Z  20 INSULATION,COMP  PCA151D092A
20 WIRING ASSY  PCA504A264GF  21 PLATE ASSY,BAFFLE  PCA141A115
21 WIRING ASSY  PCA504A256AK  22 WIRING ASSY  PCA504A264HH
22-24 WIRING ASSY  PCA504A264HG
23 FUSE(CURRENT)  SSA564A149AG
24 HOLDER,FUSE  RWC564B002
25 SPRING,LEAF  PSA941F001
26 LABEL,WIRING  PSC011G564D
27 LABEL,MODEL NAME  PSB011F034BM

For information or ordering spareparts please contact us: info@klimaat-totaal.nl

+31(0)224850552
