Mitsubishi FDC125VS/C Spareparts

Info@klimaat-totaal.nl

+31(0)224850552

Click on drawing to enlarge

Click to enlarge

Click to enlarge

Mitsubishi FDC125VS/C

Mitsubishi FDC125VS/C

PARTNAME

PARTNUMBER

PARTNAME

PARTNUMBER

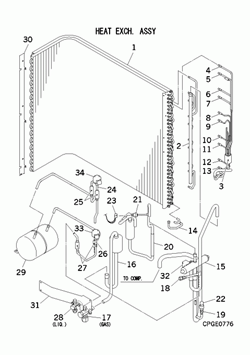

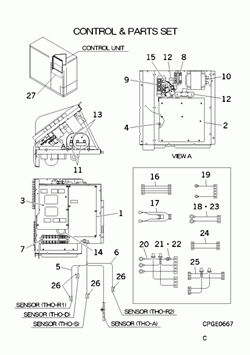

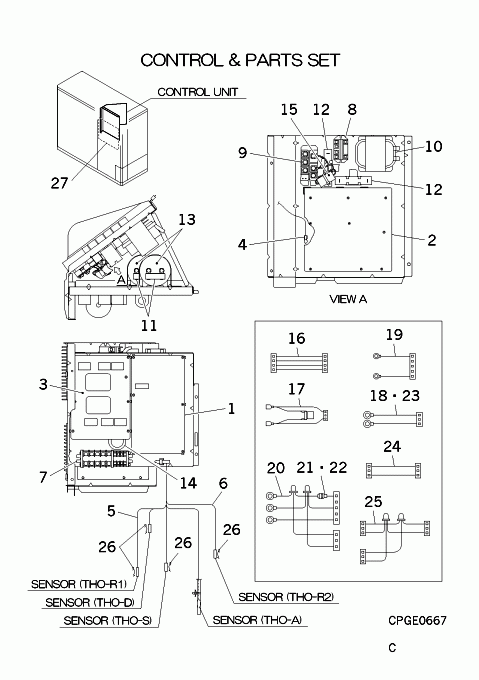

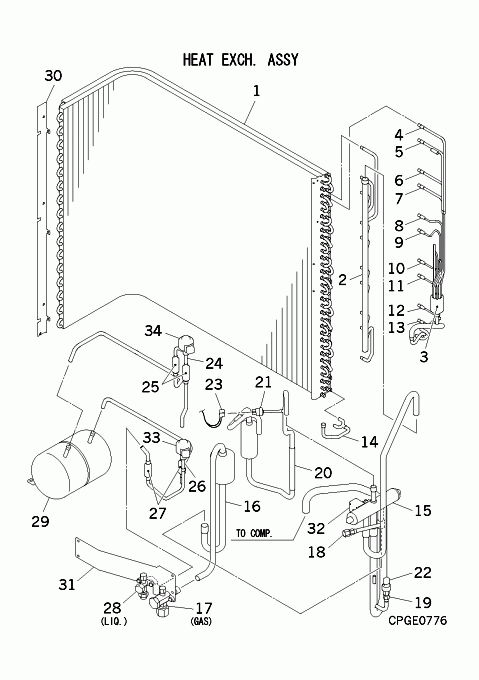

1-25 CONTROL UNIT  PCA501A177D  1-14 HEAT EXCH ASSY(AIR  PCA301A122N
1 PWB ASSY  PCA505A193DD  1 HEAT EXCH(AIR)  PCA311A052J
2 PWB ASSY(INV.)  PCA505A108ZC  2 HEADER ASSY,GAS  PCA315D172B
3 PWB ASSY  PCA505A128YB  3-13 DISTRIBUTOR ASSY  PCA315A082B
4 SENSOR ASSY  SSA551A192K  3 DISTRIBUTOR  PJA315A703L
5 SENSOR ASSY  PCA551A031K  4 CAPILLARY ASSY(1)  PCA315B795
6 SENSOR ASSY  PCA551A031D  5 CAPILLARY ASSY(2)  PCA315B796
7 BLOCK,TERMINAL  SSA561B693D  6 CAPILLARY ASSY(3)  PCA315B797
8 RELAY  SSA521A715A  7 CAPILLARY ASSY(4)  PCA315B798
9 DIODE(STACK)  SSA555A803A  8 CAPILLARY(5)  PCA315B799
10 REACTOR  SSA554B044G  9 CAPILLARY(6)  PCA315B800
11 RESISTOR  SSA553A380  10 CAPILLARY(7)  PCA315B801
12 RESISTOR  SSA553A379  11 CAPILLARY(8)  PCA315B802
13 CAPACITOR  SSA552F427AJ  12 CAPILLARY(9)  PCA315B803
14 GROMMET  S750W30  13 CAPILLARY ASSY(10)  PCA315B831
15 VARISTOR ASSY  PCA555B002  14 PIPE ASSY  PCA321C813A
16 WIRING ASSY  PCA504A264GA  15 VALVE,S(4WAY)  SSA382C079
17 WIRING ASSY  PCA504A256Y  16-17 VALVE ASSY,SERVICE  PCA381A099
18 WIRING ASSY  PCA504A264FL  17 VALVE,SERVICE(5/8"  PCA381A062C
19 WIRING ASSY  PCA504A256Z  18 VALVE,SERVICE  SSA327B067
20-22 WIRING ASSY  PCA504A264GP  19 VALVE,SERVICE  SSA327B071
21 FUSE(CURRENT)  SSA564A149AG  20 VALVE,CHECK  SSA385A017
22 HOLDER,FUSE  RWC564B002  21 SWITCH,HP  SSA532A083
23 WIRING ASSY  PCA504A264GC  22 SENSOR,LP  SSA551D022B
24 WIRING ASSY  PCA504A264GF  23 WIRING ASSY  PCA504A264FT
25 WIRING ASSY  PCA504A256AK  24-25 VALVE ASSY,EXP(HEA  PCA387F033F
26 SPRING,LEAF  PSA941F001  24 VALVE,BODY(EXP)  SSA387F039A
27 LABEL,WIRING  PSC011G564B  25 STRAINER  SSA357A005T
28 LABEL,MODEL NAME  PSB011F034DK  26-28 VALVE ASSY,EXP(COO  PCA387F038C
26 VALVE,BODY(EXP)  SSA387F039A
27 STRAINER  SSA357A005P
28 VALVE,SERVICE(3/8"  PCA381A066B
29 RECEIVER  SSA352B045
30 PLATE,BAFFLE(L)  PCA141A100
31 BRACKET  PCA116A199B
32 COIL ASSY,SOLENOID  PCB382F107ZB
33 COIL,SOLENOID  PCA382F021
34 COIL,SOLENOID  SSA382F212K

Click to enlarge

Click to enlarge

Mitsubishi FDC125VS/C

Mitsubishi FDC125VS/C

PARTNAME

PARTNUMBER

PARTNAME

PARTNUMBER

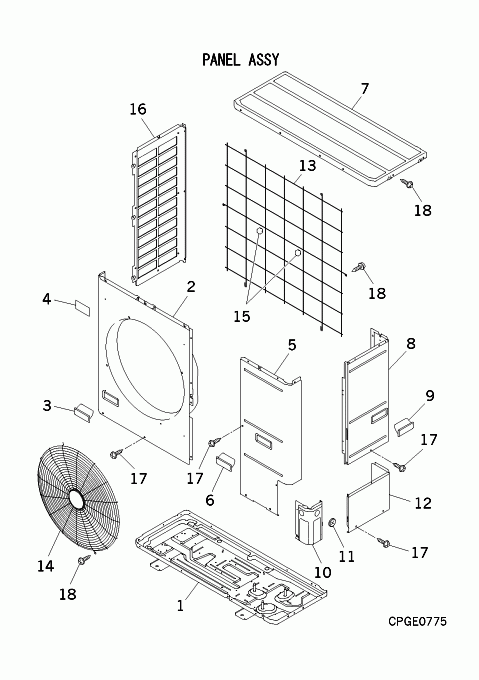

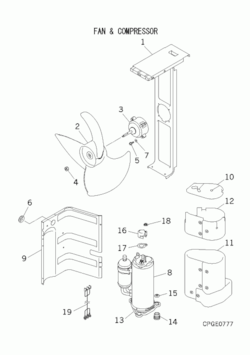

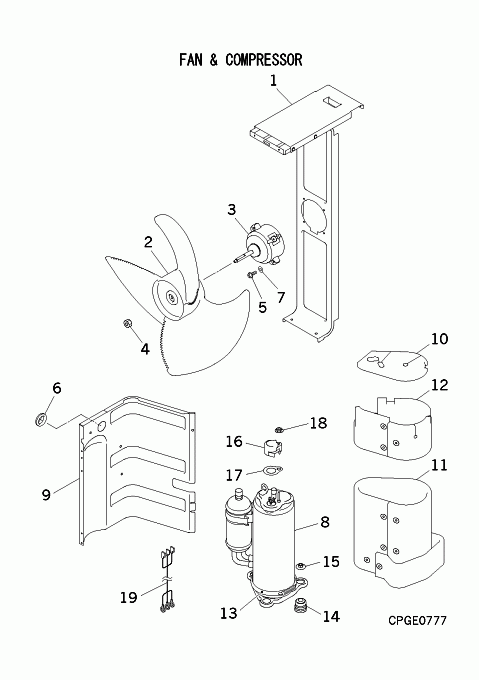

1 BASE,MOTOR  PCA116A209B  1 BASE ASSY  PCA111A048F
2 FAN,PROPELLER  SSA431B228  2-3 PANEL,FRONT  PCA122A054G
3 MOTOR,DC  SSA512T076G  3 HANDLE  SSA944B031A
4 NUT,TH  SSA914B007AD  4 LABEL,NOTICE  RSA011H016C
5 SCREW,TAP  SSA913C021A  5-6 PANEL,SERVICE  PCA122A046B
6 GROMMET  S751W30X  6 HANDLE  SSA944B031A
7 WASHER  W200H06  7 PANEL ASSY,TOP  PCA124A015K
8 COMPRESSOR ASSY  AHT201C264DG  8-9 PANEL ASSY,REAR  PCA125A031D
9 PLATE,BAFFLE  PCA141A087B  9 HANDLE  SSA944B031A
10 INSULATION,COMP  PCA151D086  10-11 COVER,FRONT  PCA142A065F
11 INSULATION,COMP  PCA151D087A  11 GROMMET  S751W25X
12 INSULATION,COMP  PCA151D094A  12 COVER,SIDE  PCA142A184B
13 HEATER ASSY(CRANK)  PCA541B012K  13 GUARD,FIN  PCA131A033
14 CUSHION,RUBBER  SSA941C246  14 GUARD,FAN  PCA131A038
15 NUT,FLANGE  SSA914C013  15 CUSHION,RUBBER  PCA941G004
16 COVER,TERMINAL  SSA947K026  16 PANEL,SIDE(L)  PCA123A023
17 GASKET,COVER  SSA932C009A  17 SCREW,TAP & WASHER  SSA913D020
18 NUT,FLANGE  SSA914C016  18 SCREW,TAP & WASHER  SSA913D020A
19 WIRING ASSY  PCA504A264GN
