Click on drawing to enlarge

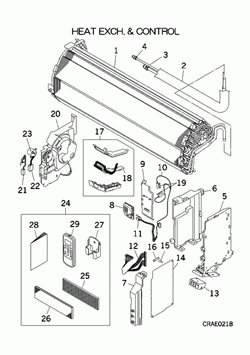

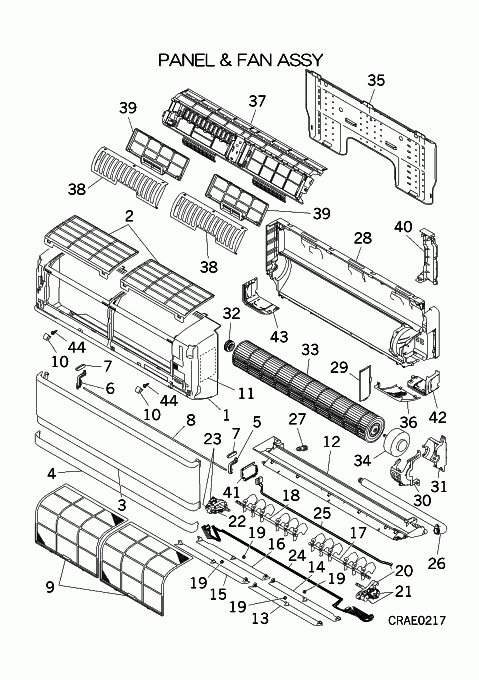

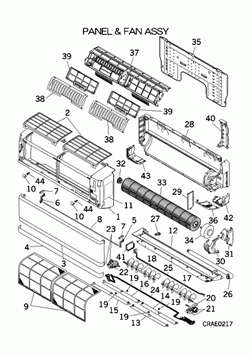

Mitsubishi SRK20ZJX-S

Mitsubishi SRK20ZJX-S

Mitsubishi SRK20ZJX-S Mitsubishi SRK20ZJX-S
PARTNAME PARTNUMBER PARTNAME PARTNUMBER
1-10 PANEL ASSY,FRONT  RKY102A001B  1 HEAT EXCH ASSY(AIR  RKY301A008
1 PANEL ASSY,FRONT  RKY122A002A  2-4 PIPE ASSY  RKY321A001
2 GRILLE,AIR IN(TOP)  RKY435A003  3 UNION(SLD)  SSA323F088
3-8 PANEL ASSY,AIR IN  RKY435A004B  4 UNION(SLD)  SSA323F088A
4 PANEL,ORNAMENT  RKY435A007B  5 BOX,CONTROL(R)  RKY142A001
5 LINK A(R)  RKY144A005  6 BOX,CONTROL(L)  RKY142A002
6 LINK A(L)  RKY144A006  7 LID,CONTROL  RKY132A003
7 LINK A  RKY144A007  8 HOLDER,SENSOR  RKY129A015
8 SHAFT  RKY144A008  9 COVER,BEND  RKY129A014
9 FILTER,AIR  RKY437A001  10 SENSOR ASSY  SSA551A223
10 CAP  RKY129A012  12 HARNESS ASSY  RKY504A001
11 LABEL,WIRING  RKY011G001B  13 BLOCK,TERMINAL  SSA561B702B
12-27 GRILLE ASSY,AIR OU  RKY435A001B  14-16 PWB ASSY  RKY505A001AA
12 GRILLE,AIR OUT  RKY435A002  15 VARISTOR  SSA555B050C
13 FLAP ASSY(A)  RKY436A001  16 FUSE(CURRENT)  SSA564A132
14 FLAP ASSY(B)  RKY436A003  17 DISPLAY ASSY  RKY503A001A
15 FLAP ASSY(C)  RKY436A005  18 PWB ASSY  RKY505A003A
16 FLAP ASSY(D)  RKY436A007  19 SPRING,LEAF  RKJ941F001A
17 LOUVER ASSY  RKY436A009  20-23 DUCT UNIT ASSY  RKY129A032B
18 LOUVER ASSY  RKY436A009A  21 SWITCH(MICRO)  SSA523J031
19 COLLAR  RKW935C200  22 HARNESS ASSY  RKY504A005
20-21 LINK ASSY(R)  RKY144A010  23 MOTOR,STEPPING  SSA512T049
21 MOTOR,STEPPING  SSA512T052  24 PARTS,STANDARD  RKY008A004A
22-23 LINK ASSY(L)  RKY144A011  25 FILTER,LIGHT CLEAN  RKT437A005C
23 MOTOR,STEPPING  SSA512T052  26 FILTER,CLEAN(BIO)  RKT437A801
24 HARNESS ASSY  RKY504A003A  27 HOLDER(REMO-CON)  RKN032A002B
25 HARNESS ASSY  RKY504A004A  28 MANUAL,INSTRUCTION  RKY012A006
26 HOSE,DRAIN  SSA423A102  29 CONTROL ASSY,REMOT  RKX502A001C
27 PLUG  SSA326A047  30 LABEL,MODEL NAME  RWA011F009B
28 BASE ASSY  RKY111A001
29 PLATE,BASE  RKY129A002
30 BRACKET,MOTOR(U)  RKY129A003
31 BRACKET,MOTOR(L)  RKY129A004
32 BEARING,PLANE  SSA923C069
33 IMPELLER  SSA431G045A
34 MOTOR,DC  SSA512T092
35 PLATE,INSTALLATION  RKY032A001
36 PLATE ASSY,ORNAMEN  RKY133A008A
37-39 FILTER UNIT ASSY  RKY129A023B
37 HOLDER,FILTER(B)  RKY129A024
38 HOLDER,FILTER(R)  RKY129A025
39 HOLDER,FILTER  RKY129A028
40 COVER ASSY(PIPE)  RKY129A034
41 COVER,CONNECTOR  RKY129A030
42 LID(R)  RKY132A001A
43 LID(L)  RKY132A002
44 SCREW,TAP  SSA913A007
